Dubbo源码分析：Dubbo架构实现

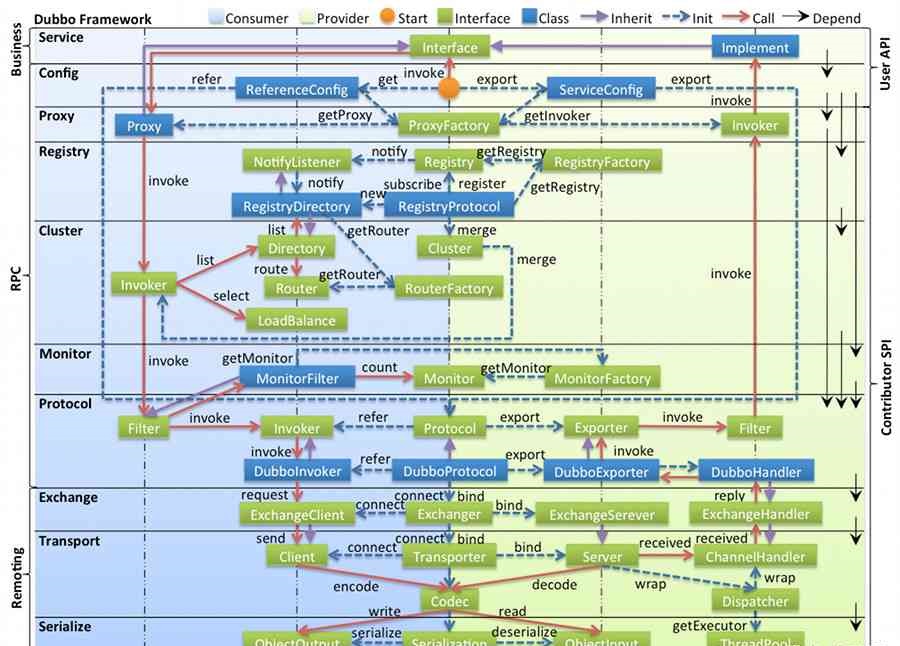

1.Dubbo架构图

Dubbo的相关架构复杂，层次多。每一层基本上都是通过SPI来生成调用的。

采用SPI方法调用，具有高度的灵活性、可扩展性。开发用户特定的功能也更容易。

2.Service/Config层

API 接口层，我们的服务发布是通过 ServiceConfig 来完成的;服务消费是通过 ReferenceConfig 来完成的。

创建 ServiceConfig、ReferenceConfig 的过程中，我们还可以创建 ProtocolConfig 来指定协议，MethodConfig 来指定方法相关参数等。

3.代理层

对于服务消费者，Proxy作为消费者代理，将本地调用转换为远程调用;

对于服务提供者，Proxy 代理服务实现类，将服务实现类转换为 Wrapper 类。

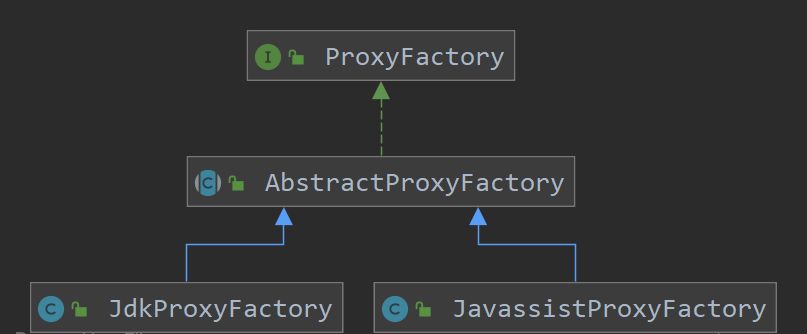

该层使用的接口是ProxyFactory，主要有以下两种实现类，JavassistProxyFactory是默认实现类。

4.注册表层

服务注册层。

启动时，服务提供者设置服务的名称 URL 向服务注册中心注册;

并且消费者也将启动当前的 URL 注册到服务注册中心。当消费者需要访问特定的服务时，你会去注册中心寻找对应的服务提供者，获取后就可以发起(远程)调用。

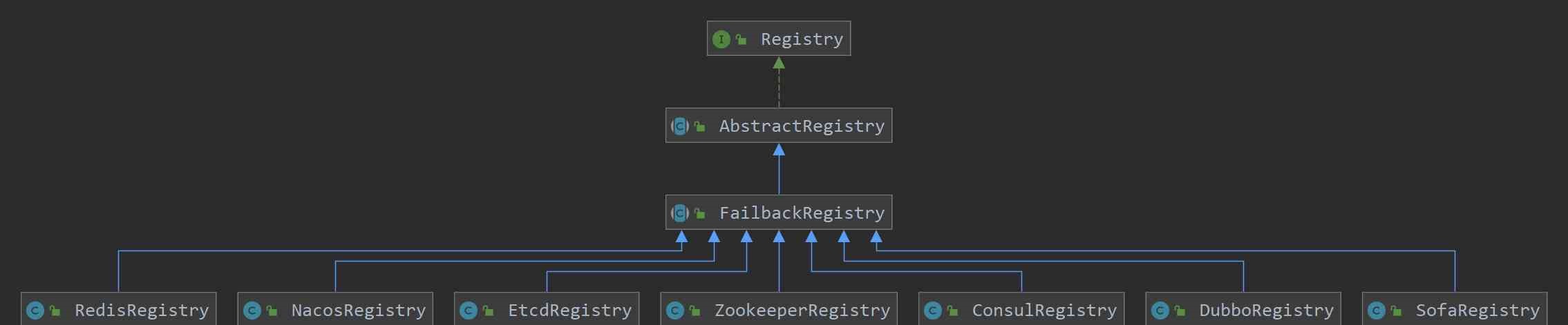

这里是 Dubbo 提供的一些主要注册中心实现

5.集群层

正如在定制一个简单的 RPC 博客中提到的，当一个服务有多个提供者时，当消费者选择服务进行消费时，需要有一定的路由、负载均衡、集群容错的考虑。

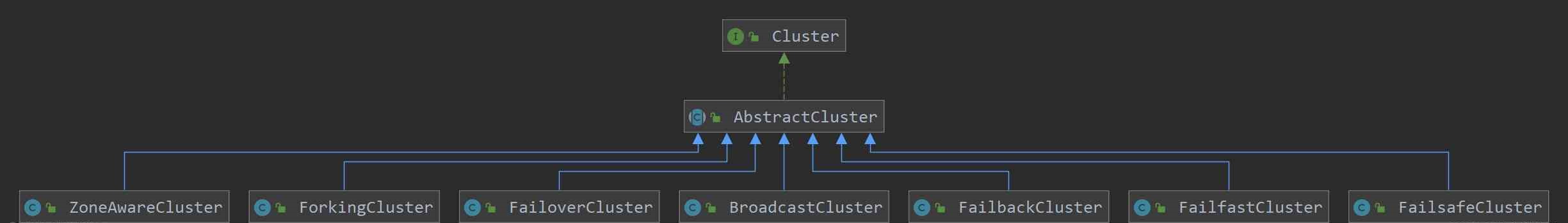

而 Dubbo 中的 Cluster Layer 就是用来完成这些功能的。

6.监控层

该层之前没有介绍过。Monitor层主要用于统计RPC调用次数和耗时事件。扩展接口为MonitorFactory，对应实现类DubboMonitorFactory。

用户还可以自定义监控和统计策略。

7.协议层

Dubbo协议就整个框架而言，这是关键模块。

在协议层，主要封装了RPC调用逻辑。该层级作为连接前后的纽带，通过 Exporter、Invoker 的创建，完成服务的发布和引用。

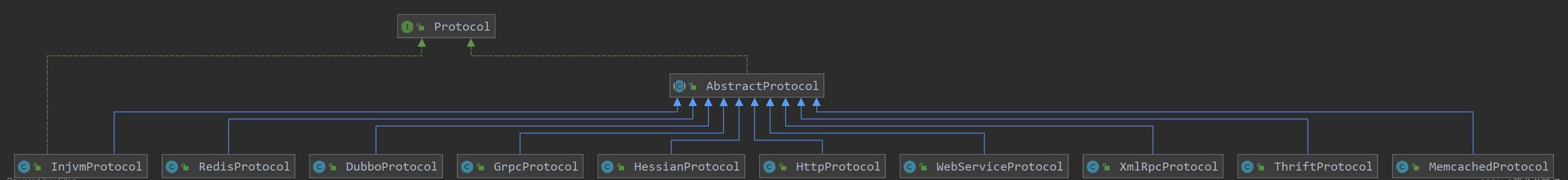

主要实现类如下：

默认实现是 DubboProtocol，协议是使用 Dubbo 自定义的协议，根据协议格式完成请求和响应(响应)正文的发送和接收。该协议的实现将在后面介绍。

8.交换层

交换层的相关代码和实现都比较简单。它的主要功能是：封装请求响应模式，同步到异步。

扩展接口是Exchanger，相关的实现只有一个HeaderExchanger。

9.传输层

这个级别是比较的，已经比较垫底了。

它的主要功能是发起网络传输。网络传输主要通过Netty、Mina等集成框架实现。

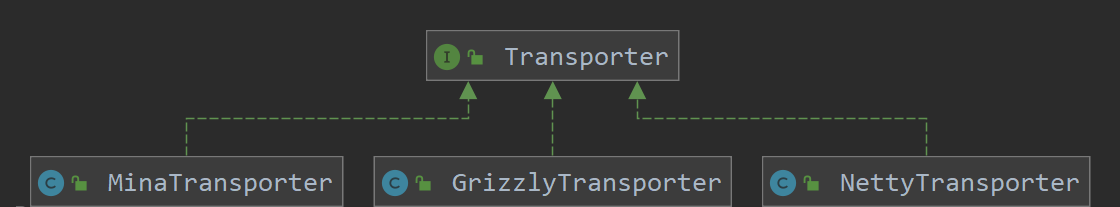

主要实现如下图所示：

关于这个有一些知识点，需要读者了解Netty(默认实现)相关API

10.序列化层

序列化层，这个层次比较容易理解。

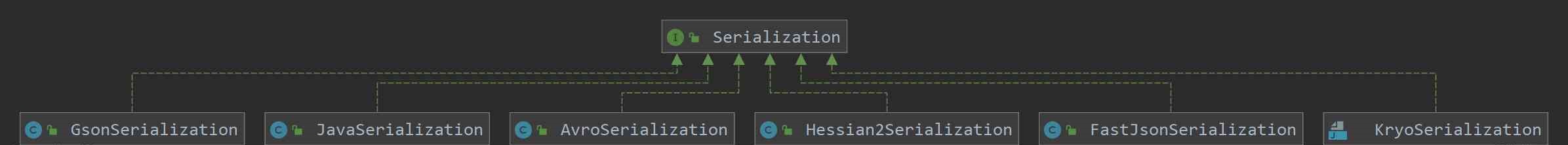

所有需要远程传输的对象，都需要序列化成字节数组才能发起传输，因此 Dubbo 框架提供了多种对象序列化的方式。如下 ：

上面的序列化方式，各有千秋，Dubbo默认是Hessian2。
