Java工作流开源框架之间的对比

目前主流的开源框架就是Activiti/Camunda/Flowable，它们都源自于jbpm。

先是有了jbpm4，随后出来了一个Activiti5，Activiti5经过一段时间的发展，核心人员出现分歧，又分出来了一个Camunda。

activiti5发展了4年左右，紧接着就出现了Flowable。

下面我们就来分别简单认识下这三兄弟

Activiti

Activiti 是一个针对业务人员、开发人员和系统管理员的轻量级工作流和业务流程管理 (BPM) 平台。 它的核心是一个用于 Java 的超快速和坚如磐石的 BPMN 2 流程引擎。 它是开源的，并在 Apache 许可下分发。 Activiti 可以在任何 Java 应用程序、服务器、集群或云中运行。 它与 Spring 完美集成，非常轻量级，基于简单的概念。

Activiti Cloud 现在是新一代的业务自动化平台，提供一组旨在在分布式基础架构上运行的云原生构建块。

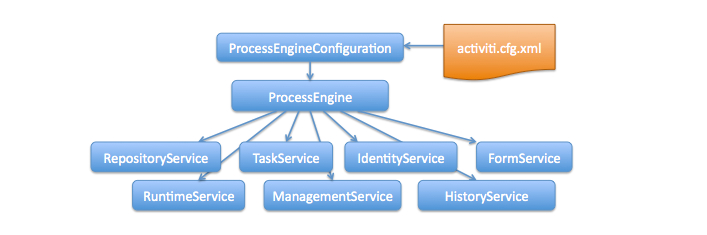

主要服务类：

调用方式：

ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();
RuntimeService runtimeService = processEngine.getRuntimeService();
RepositoryService repositoryService = processEngine.getRepositoryService();
TaskService taskService = processEngine.getTaskService();
ManagementService managementService = processEngine.getManagementService();
IdentityService identityService = processEngine.getIdentityService();
HistoryService historyService = processEngine.getHistoryService();
FormService formService = processEngine.getFormService();
DynamicBpmnService dynamicBpmnService = processEngine.getDynamicBpmnService();

设计器

activiti6 官方提供有Web设计器(Modeler设计器)。部署运行activiti-modeler模块即可使用

Flowable

Flowable是一个使用Java编写的轻量级业务流程引擎。Flowable流程引擎可用于部署BPMN 2.0流程定义(用于定义流程的行业XML标准)， 创建这些流程定义的流程实例，进行查询，访问运行中或历史的流程实例与相关数据

主要服务类：flowable服务类和activiti类似，没有太大的变化

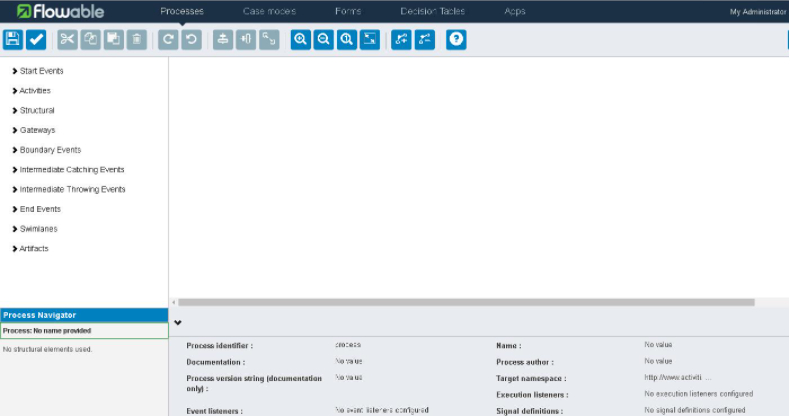

设计器：eclipse插件，支持5.x版本，不支持6.x版本中新增加的节点和属性，online web设计器基于AngularJs1.x版本开发， 如下：

兼容性：

Alfresco Activiti5

Flowable5

Camunda

Camunda 是一个基于 Java 的框架，支持用于工作流和流程自动化的 BPMN、用于案例管理的 CMMN 和用于业务决策管理的 DMN。

工作原理：

设计器

兼容性：

Active BPEL

Alfresco Activiti

Appian BPM

Bonitasoft

JBoss jBPM

IBM WPS / IBM BPM / IBM MQ Workflow / IBM Lotus Notes

Oracle BPM

Software AG Webmethods

Pega BPM
