Javaweb项目开发案例视频之Activiti的流程部署

Activiti是一个独立运作和经营的开源项目品牌。Activiti项目是一项新的基于Apache许可的开源BPM平台，从基础开始构建，旨在提供支持新的BPMN 2.0标准，包括支持对象管理组（OMG），面对新技术的机遇，诸如互操作性和云架构，提供技术实现。下面介绍在IDEA中如何部署一个简单的考勤补签流程：

1.首先在resource目录下新建bpmn目录。

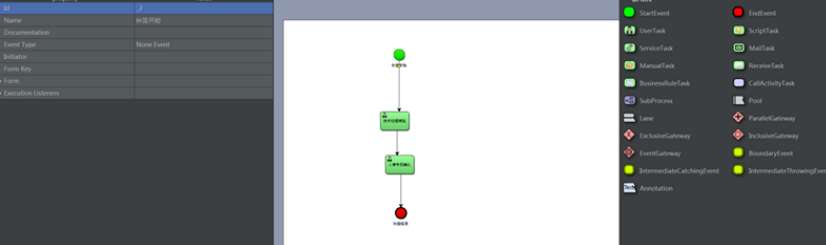

2.点击bpmn目录右键——>new——>bpmn文件，输入bpmn文件名后会出现如下界面：

该界面的左边是属性面板，可以查看和修改各个bpmn元素的属性值，中间是bpmn流程图，最右侧是流程图中的各种元素。

3.绘制流程图

1)拖放一个StartEvent（开始事件）和一个EndEvent（结束事件）到流程图中，分别将名称设置为“补签开始”和“补签结束”。

2)拖放两个UserTask，分别将名称设置为技术经理审批和人事专员确认

3)将图形连接起来，如上图，提示：将鼠标移动到图形中心，图标形状会发生变化，然后拖动到下一个图形就完成了连接。

4)生成流程图png图片

部署一个Activiti流程需要bpmn文件和流程图图片（png格式），可以复制bpmn文件然后将后缀名改为xml，在xml文件上点击右键——>Diagrams——>Show BPMN2。0 Designer会出现如下界面：

点击左上方的导出按钮，选择resources下的bpmn目录，就会保存为png图片。

5.部署流程

上章介绍过Activiti的核心引擎ProcessEngine，所有的服务都需要通过流程引擎来获得。

部署流程需要使用RepositoryService，仓库服务是存储相关的服务，一般用来部署流程文件，获取流程文件，查询流程定义信息等操作，是引擎中的一个重要的服务。

获得方法：

RepositoryService repositoryService
= engine。getRepositoryService（）；

部署流程：
@Test
public void deployAddSigninProcess（） {

//获得配置对象
ProcessEngineConfiguration config =
ProcessEngineConfiguration。createProcessEngineConfigurationFromResourceDefault（）；

//创建核心引擎
ProcessEngine processEngine = config。buildProcessEngine（）；

//获得仓库服务
repositoryService = processEngine。getRepositoryService（）；

//部署流程，支持链式编程
repositoryService
。createDeployment（） //创建部署对象
。key（"addsigninProcess"） //设置部署流程键值
。addClasspathResource（"bpmn/proc_addsignin。bpmn"） //添加bpmn文件
。addClasspathResource（"bpmn/proc_addsignin。png"） //添加png文件
。name（"补签流程"） //设置流程名称
。deploy（）； //部署
}

执行完上面的代码后会向下面三张表中插入记录：

act_re_deployment存放流程定义的显示名和部署时间，每部署一次增加一条记录

act_re_procdef存放流程定义的属性信息，部署流程定义都会在这张表中增加一条记录。

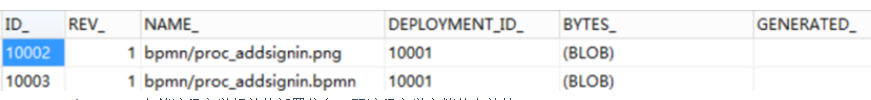

act_ge_bytearray存储流程定义相关的部署信息。即流程定义文档的存放地。

按照这个补签的流程，我们就可以基本完成Activiti的流程部署。下面我们只需要按照部署的流程进行层层审批就可以完成整个流程。
